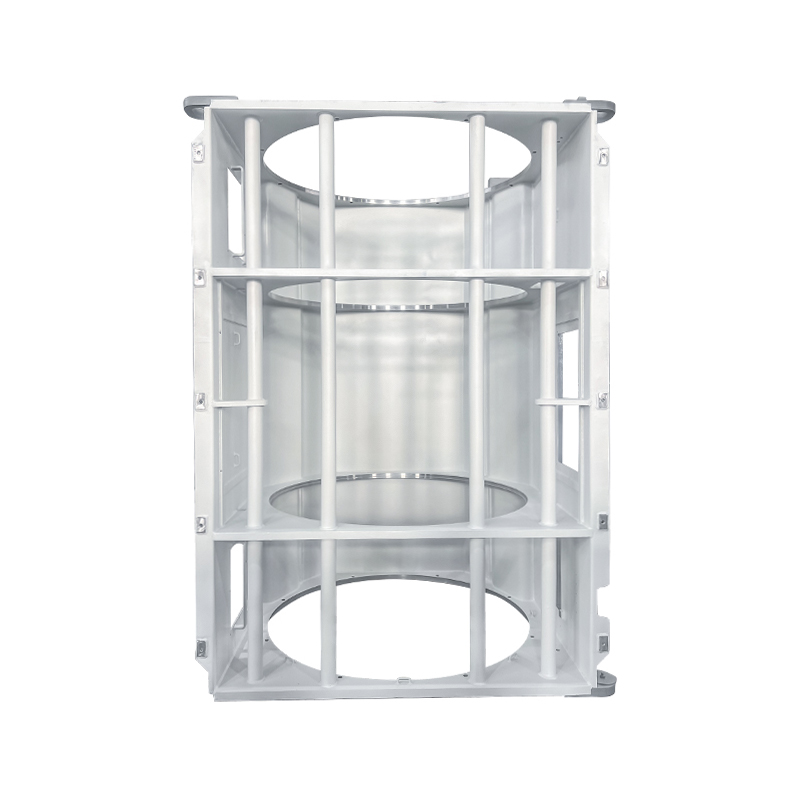

Zylindermotorrahmen mit quadratischer Basis

Der zylindrische Motorrahmen mit quadratischer Basis ist eine hybride Stützstruktur, die eine quadratische untere Basis mit einem zylindrischen oberen oder mittleren Abschnitt kombiniert. Es integriert die Stabilität einer kastenförmigen Basis mit den räumlichen und funktionalen Vorteilen eines Zylinders und wird häufig in der Elektromotorindustrie eingesetzt. Sein charakteristisches Merkmal ist die Konstruktion “stabiler quadratischer Boden, zylindrischer oberer Abschnitt”: Der untere Teil bietet über eine quadratische oder rechteckige Basis eine starre Unterstützung, während der obere oder mittlere zylindrische Abschnitt besondere funktionale Anforderungen erfüllt.

Kernstrukturmerkmale
1. Verbundstrukturdesign
Quadratische Basis:
Hergestellt durch das Verschweißen von Stahlplatten zu einem robusten Rahmen mit viereckigen Stützen, die eine hervorragende Neigungsschutzfähigkeit bieten.

Verstellbare Nivellierfüße an der Unterseite ermöglichen die Anpassung an unebene Böden und sorgen für eine präzise horizontale Ausrichtung.

Zylinderabschnitt:
Der mittlere oder obere Abschnitt verwendet eine zylindrische Struktur, die typischerweise durch Walzen und Schweißen von Stahlplatten hergestellt wird.

Der Zylinder und die quadratische Basis sind durch eine Struktur “Übergang von rund zu quadratisch” verbunden, was eine reibungslose geometrische Umwandlung ermöglicht.

Zur Verbesserung der Funktionalität können interne Versteifungen, Belüftungskanäle oder Positionierungsvorrichtungen integriert werden.

2. Schlüsselverbindungstechnologie
Integriertes Schweißen: Durchgehende Schweißnähte verbinden die quadratische Basis und den zylindrischen Abschnitt, um die Gesamtsteifigkeit sicherzustellen.

Verstärkungsplatten an kritischen Gelenken verbessern den Torsionswiderstand.

3. Motorunterstützungssystem
Der zylindrische Abschnitt nimmt den Statorkern auf, wobei axiale Versteifungen für zusätzlichen Halt sorgen.

Die quadratische Basis beherbergt die Lagersockel und das Kühlsystem und erleichtert so die Wartung und Montage.
