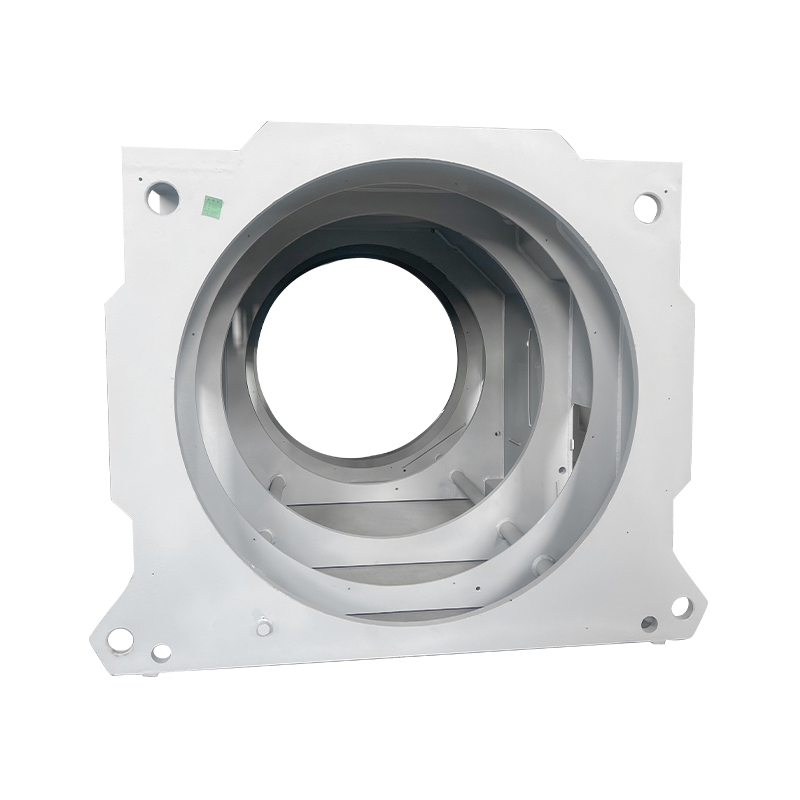

Industrielle geschweißte Box-Motorbasis

I. Grundkonzept und Positionierung

Der industrielle Kastenmaschinensockel ist eine motorische Tragstruktur, die im Stahlplattenschweißverfahren hergestellt wird. Mit einem quadratischen/rechteckigen Kasten als Hauptkörper ist es eine grundlegende Komponente, die dem Motor stabilen Halt und Rundumschutz bietet. Es umschließt interne Motorkomponenten (Stator, Rotor, Lager usw.) im Kasten und bietet gleichzeitig Stütz-, Wärmeableitungs- und Schutzfunktionen. Es handelt sich um den bevorzugten Rahmentyp für große Industriemotoren und Motoren, die unter besonderen Betriebsbedingungen eingesetzt werden.

II. Wichtige strukturelle Merkmale

1. Hauptrahmendesign
Quadratischer/rechteckiger Querschnitt: Ein aus Stahlplatten oder Baustahl geschweißter sechseckiger Rahmen, der eine stabile tragende Struktur mit starker Kippschutzleistung bildet.

Modulares Design: Um Transport und Installation zu erleichtern, wird häufig eine abnehmbare Struktur verwendet. Während der Wartung können Teile vor Ort zerlegt werden.

Versteifungsanordnung: Im Inneren des Rahmens sind Quer-, Längs- oder Diagonalversteifungen installiert, um die Gesamtsteifigkeit und Verformungsbeständigkeit deutlich zu verbessern.

2. Kritische Komponenten
Basis: Trägt das volle Gewicht und die Betriebslasten des Motors; normalerweise aus dicken Stahlplatten (8–20 mm) geschweißt, mit verstellbaren Nivellierfüßen an der Unterseite.

Gehäuse: Kastenförmige Seitenplatten zum Schutz der Innenkomponenten mit reservierten Kühlkanälen und Inspektions-/Wartungstüren.

Endplatten: Befinden sich an beiden Enden des Rahmens; mit Lagerbohrungen und Kabeldurchführungslöchern versehen und am Gehäuse angeschweißt/befestigt.

3. Funktionale Highlights

Kühlsystem: Das Gehäuse ist mit Lüftungsöffnungen, Kühlrippen oder Kühlleitungen ausgestattet, um die mit geschlossenen Strukturen verbundenen Probleme der Wärmeableitung zu lösen.

Dichtungsdesign: An den Verbindungen werden Dichtungen angebracht, um die erforderliche Schutzklasse (IP54/IP55) für staubdichte und wasserdichte Leistung sicherzustellen.

Hebevorrichtungen: Zur einfacheren Montage und Handhabung sind oben Heberinge oder Hebeösen angebracht.

Klemmenkasten: Unabhängig an der Seite des Gehäuses angeschweißt, bietet er eine elektrische Verbindungsschnittstelle für eine einfachere Wartung.
