Motorlüftertypen, Motortechnologien und -anwendungen

Was ist ein Motorlüfter und wie funktioniert er?

Elektromotoren machen mehr als 40 % des weltweiten Stromverbrauchs aus – und Ventilatoren gehören zu den häufigsten Lasten, die sie antreiben. Ein Motorlüfter ist ein Gerät, das elektrische Energie in Luftstrom umwandelt, indem es mithilfe eines Elektromotors einen Satz Flügel oder ein Laufrad dreht. Das Ergebnis ist eine erzwungene Luftbewegung, die zur Belüftung, Kühlung, Absaugung oder Zirkulation in nahezu jeder Industrie auf dem Planeten eingesetzt wird.

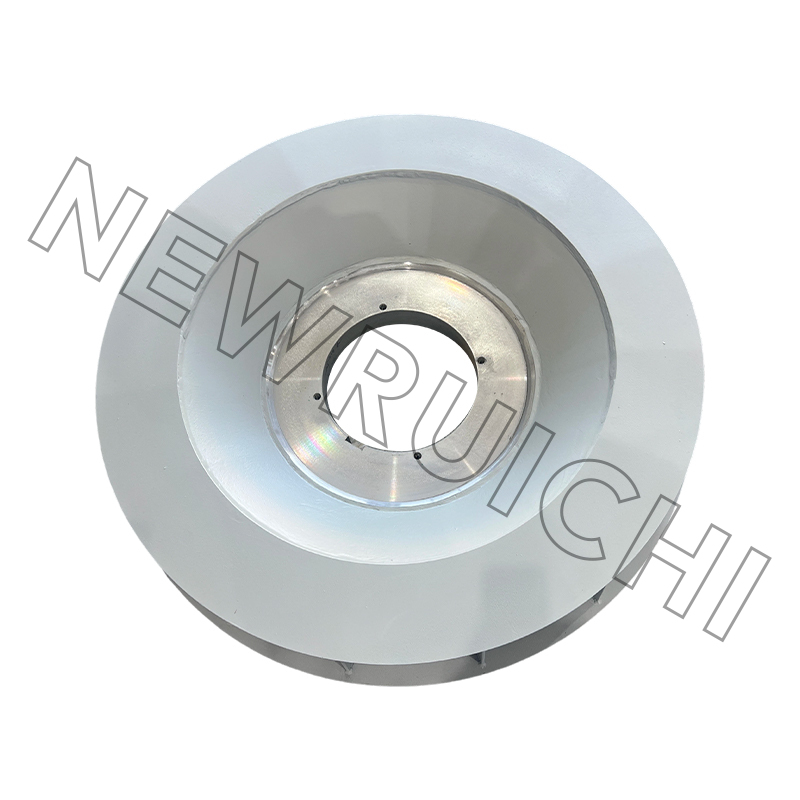

Das Herzstück jedes Motorventilators ist eine unkomplizierte Energieumwandlung: Durch elektrische Eingabe wird ein Rotor gedreht, und die rotierenden Flügel beschleunigen die Luft in eine kontrollierte Richtung. Zwei grundlegende Designs definieren, wie sich diese Luft bewegt. Axialventilatoren Ziehen Sie Luft parallel zur Wellenachse an und drücken Sie sie in die gleiche Richtung aus – denken Sie an einen Standard-Deckenventilator oder eine Server-Kühleinheit. Radialventilatoren Im Gegensatz dazu saugen sie die Luft axial an und stoßen sie radial im 90-Grad-Winkel zum Einlass aus, wodurch ein deutlich höherer Druck erzeugt wird und sie zur ersten Wahl für Kanalsysteme und industrielle Prozesslüftung werden.

Die Leistung beider Konstruktionen hängt stark davon ab, was im Motor selbst passiert – insbesondere von der Qualität der Stator- und Rotorkerne, die das elektromagnetische Feld erzeugen, das die Rotation antreibt.

Arten von Motorventilatoren

Motorlüfter gibt es in einer Vielzahl von Konfigurationen, die jeweils für spezifische Luftstromanforderungen und Umgebungsbedingungen ausgelegt sind.

Wandventilatoren werden dauerhaft an Wänden befestigt, wodurch Bodenfläche frei wird und gleichzeitig ein gleichmäßig gerichteter Luftstrom gewährleistet wird. Sie gehören zur Standardausstattung in Großküchen, Lagerhallen und Produktionshallen, wo eine kontinuierliche Belüftung wichtig ist. Trommelfans Verwenden Sie ein großes zylindrisches Gehäuse, um einen großvolumigen Luftstrom bei relativ niedrigem Druck zu erzeugen, wodurch sie effektiv große Luftmengen über offene Räume wie Laderampen und Turnhallen bewegen können.

Axiale Inline-Lüfter sitzen direkt im Kanalsystem und bewegen die Luft entlang der Kanalachse. Sie bewältigen moderate Druckabfälle und werden häufig in HVAC-Verteilungsnetzen eingesetzt. Radialgebläse arbeiten bei höheren statischen Drücken und werden überall dort bevorzugt, wo Luft durch lange Kanalstrecken, Filtermedien oder Prozessgeräte strömen muss. Für Außen- und Dachanwendungen, Propellerventilatoren Mit wetterfesten Motorgehäusen übernehmen sie die Wärmeabfuhr des Kondensators in luftgekühlten Kältemaschinen und Kühlsystemen.

Zu den Spezialvarianten gehören explosionsgeschützte Ventilatoren für gefährliche Atmosphären und Hochtemperaturventilatoren, die für den Betrieb in Ofenabgasströmen konzipiert sind, wo Standardmotoren innerhalb von Minuten ausfallen würden.

In Ventilatoren verwendete Motortechnologien

Der Motortyp bestimmt das Effizienzprofil, den Wartungsbedarf und die Eignung eines Ventilators für die Drehzahlregelung. Vier Technologien dominieren den Markt.

AC-Induktionsmotoren bleiben die am weitesten verbreitete Option. Sie sind robust, einfach zu warten und für einen breiten Spannungs- und Leistungsbereich verfügbar. Für Anwendungen mit fester Drehzahl – Abluftventilatoren, industrielle Lüftung und Kühltürme – bieten sie bewährte Zuverlässigkeit bei niedrigen Anschaffungskosten. In Kombination mit einem Frequenzumrichter (VFD) unterstützen sie auch einen einstellbaren Luftstrom ohne mechanische Dämpfer.

Gleichstrommotoren liefern ein hohes Anlaufdrehmoment und eine sanfte Drehzahlregelung bei niedrigeren Leistungsstufen. Man findet sie in Fahrzeuginnenraumventilatoren, kompakter Elektronikkühlung und Anwendungen, bei denen die Versorgung über eine Batterie oder einen Gleichstrombus erfolgt. Ihre größte Einschränkung ist das Bürsten-Kommutator-System, das Verschleiß verursacht und eine regelmäßige Wartung erfordert.

Bürstenlose Gleichstrommotoren (BLDC). Eliminieren Sie die Bürsten vollständig und ersetzen Sie die mechanische Kommutierung durch elektronisches Schalten. Das Ergebnis ist ein Motor, der kühler läuft, länger hält und leiser arbeitet als ein vergleichbares Modell mit Bürsten. Die BLDC-Technologie ist zur Standardwahl für geworden Stator- und Rotorkernlösungen für Gleichstrommotoren bei Premium-Lüfterprodukten, von Dunstabzugshauben für Privathaushalte bis hin zu Kühlgeräten für Rechenzentren.

Permanentmagnet-Synchronmotoren (PMSM) stellen die aktuelle Effizienzgrenze dar. Durch die Einbettung von Seltenerdmagneten in den Rotor erreichen PMSMs die Effizienzstufen IE4 und IE5 – die höchsten Stufen gemäß IEC-Standards. HLK-Systeme mit variabler Drehzahl und Hochleistungs-Industrieventilatoren entscheiden sich zunehmend für PMSM-Antriebe, bei denen die Energieeinsparungen über die 15–20-jährige Lebensdauer eines Motors die höheren Vorlaufkosten problemlos rechtfertigen. Wenn 97 % der Lebenszeitkosten eines Motors aus dem Stromverbrauch stammen, ist der Wirkungsgrad kein Merkmal, sondern die primäre wirtschaftliche Variable.

Die Rolle von Stator- und Rotorkernen für die Leistung von Lüftermotoren

Die Stator- und Rotorkerne bilden den Magnetkreis des Motors. Alles andere – die Wicklungen, die Lager, das Gehäuse – dient dazu, das Geschehen zwischen diesen beiden Komponenten zu unterstützen. Wenn Strom durch die Statorwicklungen fließt, konzentriert der Kern den magnetischen Fluss und leitet ihn so, dass er mit dem Rotor interagiert und das Drehmoment erzeugt, das die Lüfterflügel dreht. Die Effizienz dieser Energieübertragung wird maßgeblich vom Kernmaterial und der Fertigungspräzision bestimmt.

Zwei Verlustmechanismen beeinträchtigen die Effizienz im Kern. Wirbelstromverluste entstehen, wenn das magnetische Wechselfeld zirkulierende Ströme im Kernmaterial induziert und so Nutzenergie in Wärme umwandelt. Hystereseverluste entstehen, weil das Kernmaterial bei jedem elektrischen Zyklus wiederholt magnetisiert und entmagnetisiert werden muss – die in diesem Zyklus verbrauchte Energie geht als Wärme verloren und trägt nicht zur Rotation bei. Beide Verluste nehmen mit der Häufigkeit und bei schlechter Materialauswahl zu.

Die Antwort der Industrie auf beide Probleme ist laminierter Siliziumstahl. Durch das Stapeln dünner Bleche aus kornorientiertem oder nicht orientiertem Elektrostahl – jedes elektrisch voneinander isoliert – schaffen Hersteller Barrieren, die Wirbelstrompfade unterbrechen. Der Siliziumgehalt des Stahls erhöht den elektrischen Widerstand und verringert gleichzeitig den Hystereseverlust. Engere Laminierungstoleranzen und bessere Stapelfaktoren führen direkt zu geringeren Eisenverlusten, kühleren Betriebstemperaturen und einer längeren Motorlebensdauer. Bei Lüftermotoren, die kontinuierlich unter Volllast laufen, führt bereits eine Verbesserung des Kernwirkungsgrads um einen Prozentpunkt zu erheblichen Energieeinsparungen über Jahre hinweg.

Maßgenauigkeit ist ebenso wichtig wie die Materialqualität. Die Gleichmäßigkeit des Luftspalts zwischen Stator und Rotor wirkt sich direkt auf Geräusche, Vibrationen und Effizienz aus. Ein Statorkern mit schlechter Konzentrizität oder inkonsistenter Schlitzgeometrie zwingt den Motorkonstrukteur dazu, den Luftspalt als Toleranzpuffer zu erweitern, was den Magnetkreis schwächt und die Leistungsdichte verringert. Hochpräzise Stanz- und Stapelprozesse beseitigen diesen Kompromiss.

Neue Ruichis präzisionsgestanzte Stator- und Rotorkerne für Wechselstrommotoren werden mit engen geometrischen Toleranzen hergestellt und unterstützen Hersteller von Lüftermotoren, die eine gleichbleibende magnetische Leistung bei großen Produktionsläufen benötigen. Für Systemintegratoren, die wickelfertige Baugruppen benötigen, fertige Motorkernbaugruppen Reduzieren Sie interne Verarbeitungsschritte und helfen Sie, die Durchlaufzeiten zu verkürzen.

Schlüsselindustrien und Anwendungen

Motorventilatoren tauchen überall dort auf, wo die Luft nach einem Zeitplan bewegt werden muss. Die Breite ihres Einsatzes macht die Qualität des Motorkerns zu einer so anspruchsvollen Fertigungsherausforderung.

Im HLK- und Gebäudedienstleistungen In der Branche laufen Ventilatormotoren jahrelang ununterbrochen in Lüftungsgeräten, Gebläsekonvektoren und Dachgeräten. Die thermischen und elektrischen Belastungen des Motorkerns sind unerbittlich. In Industrielle Fertigung Prozessventilatoren bewältigen korrosive Dämpfe, Abgase mit hoher Temperatur und staubhaltige Luftströme, die einen unterspezifizierten Motor innerhalb von Wochen zerstören würden. Lebensmittel- und Getränkefabriken benötigen abwaschbare Gehäuse mit versiegelten Motorkernen, die eine Hochdruckreinigung überstehen, ohne dass Feuchtigkeit eindringt.

Rechenzentren stellen eine der am schnellsten wachsenden Lüftermotoranwendungen dar. Server-Lüfter laufen mit Zehntausenden Umdrehungen pro Minute, erfordern ein äußerst präzises Rotorgleichgewicht und müssen MTBF-Werte (mittlere Zeit zwischen Ausfällen) liefern, die in Jahrzehnten statt in Jahren gemessen werden. Die Rotorkerngeometrie ist bei diesen Geschwindigkeiten gnadenlos – jede Unwucht führt zu verstärkten Vibrationen.

Im neues Energiefahrzeug In der Branche sind Wärmemanagementsysteme auf Motorlüfter angewiesen, um Batteriepakete, Leistungselektronik und elektrische Antriebseinheiten zu kühlen. Diese Lüfter arbeiten in extremen Temperaturbereichen und müssen strenge NVH-Ziele (Geräusch, Vibration, Härte) erfüllen, die bei herkömmlichen Industrielüftern niemals eingehalten werden. Die Stator- und Rotorkerne für neue Energiefahrzeugmotoren Die in diesen Anwendungen verwendeten Elektrofahrzeuge sind so konzipiert, dass sie sowohl den Leistungs- als auch den Verpackungsanforderungen moderner EV-Plattformen gerecht werden.

So wählen Sie den richtigen Motorlüfter aus

Die Auswahl eines Motorlüfters ist eine technische Entscheidung und keine Katalogsuche. Der richtige Ausgangspunkt ist der Luftstrombedarf – ausgedrückt als Volumenstrom (m³/h oder CFM) und der statische Druck, den der Lüfter überwinden muss – der den Betriebspunkt auf der Lüfterkurve definiert. Von dort aus grenzen mehrere zusätzliche Parameter das Feld ein.

Motortyp und Effizienzklasse sollte dem Arbeitszyklus entsprechen. Ein Lüfter, der 8.000 Stunden pro Jahr läuft, erfordert mindestens einen Wirkungsgrad von IE3 oder IE4; Wer selten ein- und ausschaltet, kann einen Motor mit geringerem Wirkungsgrad ohne nennenswerte Energieeinbußen tolerieren. Gehäuseklasse (IP-Schutzart) muss zur Umgebung passen – IP54 für staubige Werkstätten, IP65 für Waschbereiche, ATEX-zertifiziert für explosionsfähige Atmosphären.

Kompatibilität mit der Geschwindigkeitsregelung ist zunehmend eine Anforderung und nicht mehr eine Option. Gebäudemanagementsysteme, Prozesssteuerungen und Energievorschriften drängen alle auf einen variablen Luftstrom. Stellen Sie sicher, dass die Statorisolationsklasse des Motors für den VFD-Betrieb ausgelegt ist, da Wechselrichterantriebe Spannungsspitzen erzeugen, die die Wicklungsisolierung über die auf dem Typenschild angegebene Nennleistung hinaus belasten, wenn sie nicht ordnungsgemäß angegeben ist.

Betrachten Sie abschließend die Kernlieferkette . Die langfristige Zuverlässigkeit eines Lüftermotors beruht auf der Konsistenz seiner Stator- und Rotorkerne. Die Beschaffung von Kernen von einem Hersteller mit dokumentierten Prozesskontrollen, Materialzertifizierungen und Präzisionsstanzmöglichkeiten reduziert Garantieansprüche und Produktionsschwankungen – Faktoren, die genauso wichtig sind wie die Effizienz auf dem Typenschild, wenn ein Produkt eine mehrjährige Leistungsgarantie hat.
