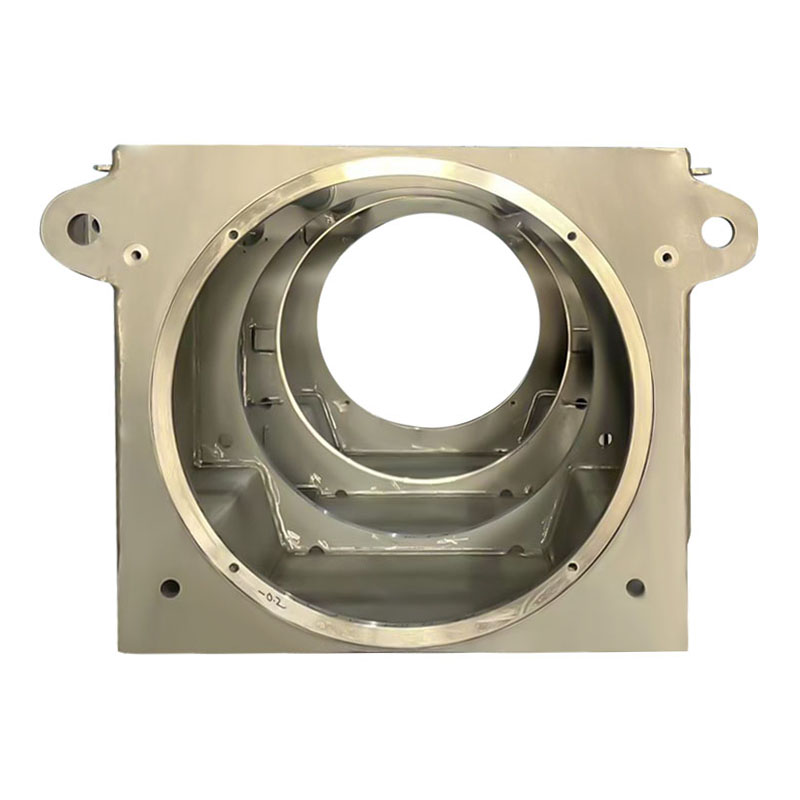

Vertikale Rohrdurchdringungsmaschinenbasis

Kernstrukturmerkmale
Vertikales Layout: Die Basis weist ein vertikales Säulendesign auf, wobei der Boden durch einen Flansch oder Ankerbolzen befestigt ist. Der obere und mittlere Abschnitt stützen den Motorkörper und ermöglichen so eine vertikale Installation, ohne horizontalen Raum einzunehmen.

Rohrdurchdringende Kernstruktur: Der mittlere oder hintere Abschnitt der Basis integriert einen Durchgangsrohrkanal, durch den die Motorwelle, Kühlrohre oder Kabel hindurchgehen können. Dieses Design bietet sowohl Unterstützung für die Verlängerung des Schachtsystems als auch Wärmeableitungs-/Flussumleitungsfunktionalität.

Multi-Scene-Anpassungsdesign: Der Innendurchmesser des Rohrs kann individuell angepasst werden. Die Basis ist unten mit stoßdämpfenden Polstern und oben mit Positionierungsstiften ausgestattet. Einige Schiffsmodelle verfügen über wasserdichte Dichtungsstrukturen (IP65-Schutz), wodurch sie für feuchte und raue Umgebungen geeignet sind.

Integrierte Wärmeableitungsoptimierung*: Der Rohrkanal kann als Wasser- oder Luftkühlleitung dienen. Es verfügt über Wärmeableitungsrippen, die eng am Motorgehäuse anliegen und die Kühleffizienz im Vergleich zu herkömmlichen vertikalen Sockeln um mehr als 25 % verbessern.

Hauptvorteile
1. Maximierte Raumeffizienz
Die vertikale Anordnung ermöglicht die Integration in begrenzte vertikale Räume, wie z. B. Gerätezwischengeschosse und unter Decks, wodurch die horizontale Grundfläche um über 60% reduziert wird. Diese Bauweise eignet sich besonders für dicht angeordnete Räume wie Maschinenräume und Maschinenräume.

Die rohrdurchdringende Struktur kombiniert Schachtsystemunterstützung und Kabelführung in einem, wodurch zusätzliche Halterungen überflüssig werden und die Gesamtanordnung vereinfacht wird.

2. Stabile und schlagfeste Struktur
Die vertikale Säulenstruktur bietet eine hohe Steifigkeit mit doppelter Unterstützung durch die untere Befestigung und die obere Positionierung und gewährleistet so eine hervorragende Beständigkeit gegen Schiffsvibrationen und industrielle Stöße.

Die Rohrdurchdringung stützt das Wellensystem in der Mitte, reduziert die Durchbiegung beim Betrieb langer Wellen und verlängert die Lebensdauer von Lagern und Motoren.

3. Effiziente multifunktionale Integration
Der Rohrkanal kann Wasserkühlrohre, elektrische Leitungen und Schachtverlängerungen aufnehmen, sodass keine zusätzlichen Löcher oder die Installation von Rohren erforderlich sind. Dadurch wird die Installationseffizienz um 40 % verbessert. Marinemodelle verfügen über integrierte wasserdichte Dichtungen in den Rohrkanälen, um das Eindringen von Meerwasser oder Feuchtigkeit zu verhindern, während Industriemodelle für Umgebungen mit Staub- und Ölverschmutzung geeignet sind und eine große Vielseitigkeit bieten.

4. Bequeme Installation und Wartung
Die vertikale Hebeinstallation ermöglicht eine schnelle Positionierung. Das standardisierte Basisflanschdesign ermöglicht es zwei Arbeitern, die Installation innerhalb eines halben Tages abzuschließen, ohne dass komplexe Anpassungen erforderlich sind.

Der Rohrkanal erleichtert die Wartung des Schachtsystems und der internen Komponenten. Einige Modelle bieten für Wartungsarbeiten Abdeckungen mit Zugang von oben, sodass die gesamte Basis nicht zerlegt werden muss.
